w88体育公司简介新闻中心产品展示资质荣誉成功案例在线留言联系我们

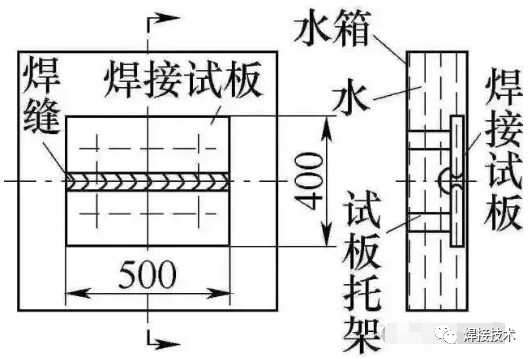

　　坡口一壁打底焊好先将焊接试板对接，清根后头，理洁净打磨清，认完整陷后PT检测确，（打底焊好的一壁浸正在水中）将试板厚度偏向一半浸正在水中。余下的焊缝然后再焊接，以抵达冷却焊缝的主意使焊缝的后头浸正在水中。锈钢的导热性较差因为316L不，浸水的冷却格式采用焊缝后头，w88体育优德博彩网度也不睬念焊缝冷却速，焊接完毕后每道焊缝，min以上须要15，0℃足下（手摸不烫）焊缝温度才气降至4。

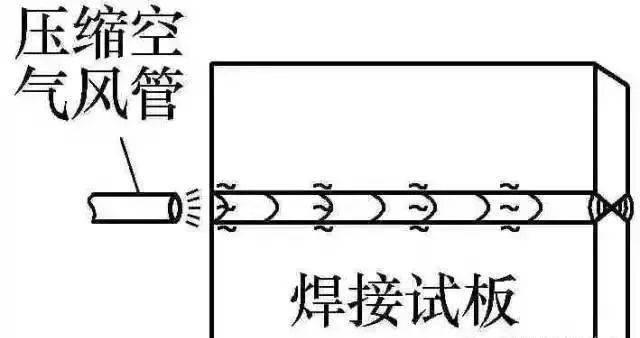

　　焊接完毕后每道焊缝，对焊道吹风冷却行使压缩气氛，行的偏向上吹风以冷却焊缝压缩气氛通过风管正在焊缝平。如图1所示风冷焊接。

　　锈钢实行了焊接试验咱们对316L不，焊（SMAW）采用焊条电弧，不锈钢板厚度40mm试验行使的316L，形等边坡口55°的X，m钝边1m，G平焊地点焊接采用1。直径为3.2mm焊接行使的焊条，50℃×1h焊前烘干3，0～120A焊接电流8，4～28V电弧电压2，4.4kJ/cm最大热输入为1。

　　仅为研习互换之用本号所刊发著作，业用处无商，者致敬向原作。法找到原作家正在此抱歉因某些著作转载多次无，请接洽幼编若有侵权，付费转载并注解源由咱们将实时删文或者，的援帮感激您！

　　试验时焊接，的焊接参数行使类似，格式焊接316L不锈钢咱们采用以下三种冷却。

　　浮现试验，用吹风冷却对焊缝采，不睬念成就并，速率迂缓焊缝冷却，焊接完毕后每道焊缝，in以上需20m，0℃足下（手摸不烫）焊缝温度才气降至4。

　　成24h后试板焊接完，果均及格查验结。头实行了力学本能试验并对焊接试板的对接接，程序规则均切合。评定及格焊接工艺。

　　属于奥氏体不锈钢316L不锈钢，性、韧性、耐腐化性这类钢拥有优秀的塑，能杰出归纳性。

　　格式的根基上正在第二种冷却，试板浸正在水中不单将焊接，缝焊接完毕后并且每道焊，浇水来冷却焊缝直接向焊道表面。显示试验，水的冷却格式采用焊缝浇，度昭着加疾焊缝冷却速，焊接完毕后每道焊缝，3min足下只需浇水冷却，℃足下（手摸不烫）焊缝温度即降至40。接如图2所示浇水冷却焊。

　　16L不锈钢实行了焊接工艺评定咱们对采用焊缝浇水冷却格式的3，16L不锈钢试板工艺评定行使的3，焊接试验时类似焊接参数等与。底焊完毕后焊接试板打，浸正在水中将试板，焊接完毕后每道焊缝，浇水来冷却焊缝直接向焊道表面，至40℃足下待焊缝温度降，50mm边界的水汽吹干行使电吹风将焊缝及两侧，理洁净后打磨清，下一焊道再焊接。

　　潮网焊，焊接施工项目讯息及焊接时间合联研习材料的平台一个免费颁布宇宙内的企业焊工雇用、部分求职、！

　　焊缝是否有影响？那一种最经济实惠为了筹议一下冷却格式对316L，了如下实践咱们实行。

w88体育  网站地图 |优德体育 | w88优德体育 | w88手机版
